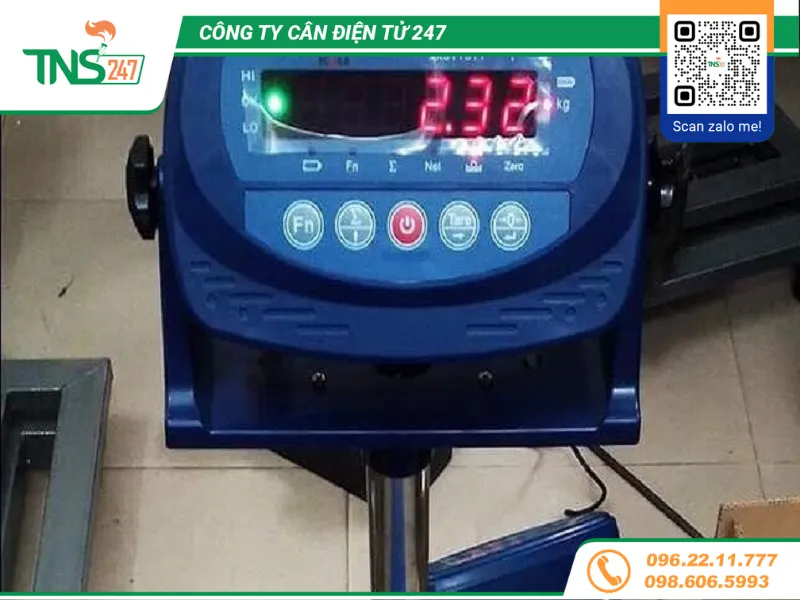

ĐẦU CÂN XK3118T1 CHÍNH HÃNG KELI

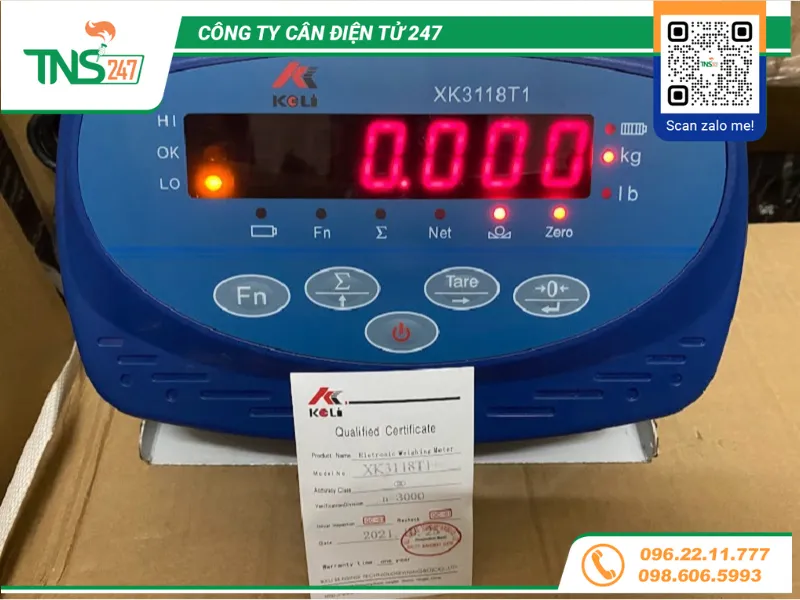

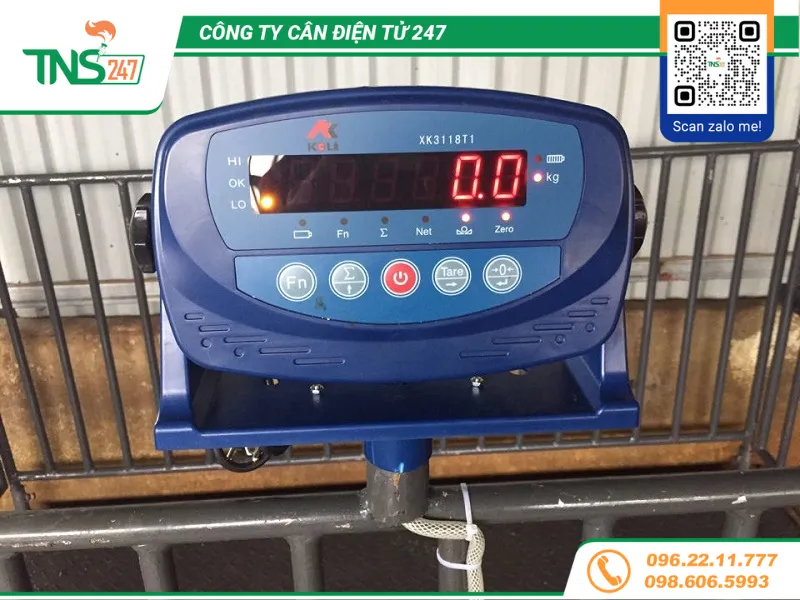

Mô tả sản phẩm đầu cân XK3118T1 chính hãng Keli
- Đầu cân XK3118T1 được nhập khẩu nguyên chiếc từ KELI.
- Đầu cân có chức năng trừ bì.
- Đơn vị cân : Kg , OZ , lb.
- Đầu cân XK3118T1 có giá thành hợp lý.
- Thiết kế chống bụi và tác động từ môi trường.
- Tự động tắt cân khi không sử dụng.
- Cân động vật nhanh, đơn giản.
- Màn hình có độ phân giải cao, dễ nhìn.
- Đầu cân có thể xoay 180º theo trục đứng đều chỉnh góc nhìn.
-
Thông tin đầu cân XK3118T1 chính hãng Keli
– Ứng dụng đầu cân XK3118T1: để hiển thị đối với cân bàn, cân sàn
– Bộ chuyển đổi A/D , ∑—Δ , 10 lần/giây.
– Tốc độ lấy mẫu: 30000 mẫu/s
– Kết nối loadcell: thông qua 6 dây kết nối, DC +5V, có thể kết nối được từ 1-6 loadcell 350Ω
– Dải tín hiệu đầu vào: -16mV, 18 mV.
– Độ Nhạy tín hiệu≥1.5uV/e
– Nguồn cấp cho đầu cân: AC 110- 240V, 50- 60Hz, đi kèm Ắc quy 6V/4AH.
– Dải nhiệt độ làm việc: 0- 40°C
Mặt sau đầu cân

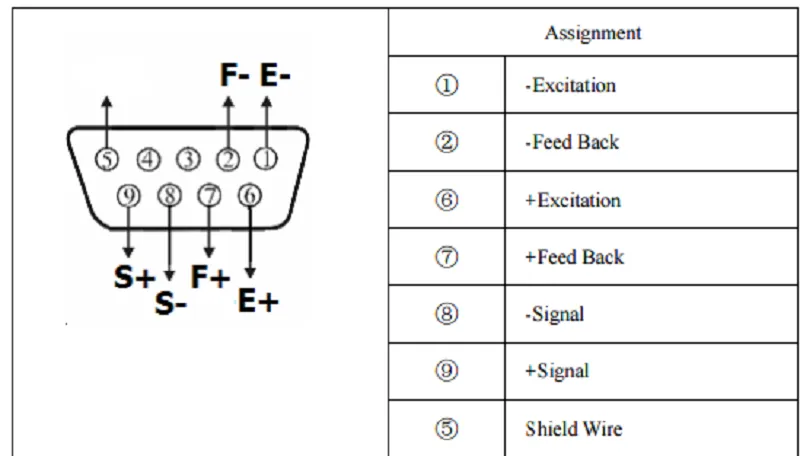

Kết nối với Cảm biến lực (cảm biến tải trọng) – Loadcell
|
|
Cổng truyền thông |
|
|
1 |
Nguồn điện âm ( – ) |
|
|
2 |
Phản hồi âm ( – ) |
|
|
5 |
Dây chống nhiễu tín hiệu |
|
|
6 |
Nguồn điện dương (+) |
|
|
7 |
Phản hồi dương (+) |
|
|
8 |
Nguồn tín hiệu âm (-) |
|
|
9 |
Nguồn tín hiệu dương (+) |
|
Chỉ định
Nối tắt chân 1 và 2, chân 6 và 7 khi kết nối với Loadcell chỉ có 4 dây.
Chú ý:
– Việc kết nối giữa loadcell và đầu cân phải đảm bảo, chính xác; dây mát Shield phải được nối đất. Không được kết nối hoặc ngắt kết nối với loadcell khi đầu cân đang bật, việc này có thể làm hỏng đầu cân và loadcell
– Đầu cân và loadcell là những thiết bị rất nhạy cảm, do đó phải đảm bảo tránh sét, tránh kết nối với nguồn điện lưới khi đang hàn điện, các hoạt động gây sụt điện khác…
|
|
Cổng truyền thông |
|
|
1 |
RXD |
|
|
2 |
TXD |
|
|
3 |
GND |
|
|
4 |
vòng lặp hiện vào màn hình lớn |
|
|
5 |
vòng lặp hiện vào màn hình lớn |
|
Sơ đồ đấu nối cổng truyền thông : PC / LED
Kết nối giữa đầu cân XK3118T1 và màn hình hiển thị lớn Keli:
– Chân số 4 dây màu đen ( chân IN)
– Chân số 5 dây màu đỏ ( chân OUT)
